クリエート・デザインは国内で唯一アンテナ・バラントランス・タワー・ローテータ・高周波用電源を自社で設計・製作する総合メーカーです。

HFログぺリオディックアンテナ

弊社のＨＦログペリオディックアンテナは、広帯域にわたって高いゲインと低ＶＳＷＲを有しており、多くの官公庁・大使館・業務用無線局・海岸局・研究機関・新聞社等で幅広くご使用頂いております。

ご希望の用途・周波数・耐電力・耐風速等、仕様の詳細、鉄塔形式・地上高等、弊社までご相談下さい。

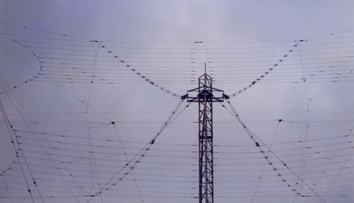

総務省・防衛省・国土交通省・警察庁をはじめ多くの官公庁・独立行政法人・各国大使館・大学・漁業無線局・新聞社等で活躍する弊社の回転型ログペリオディックアンテナ・鉄塔・ローテータシステム。

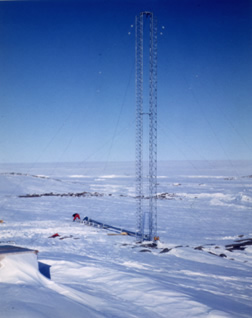

(CLP8020 組立・建設風景)

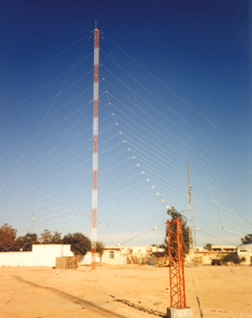

気象条件の厳しい地域にも納入実績が豊富です。

海外でも活躍中　単一指向性ログペリオディックアンテナ CL247M

スタックドログペリオディックアンテナ 247HU-x　

HF BAND ANTENNAS
TYPE OF COVERAGE	ANTENNA MODEL モデル名	COMMUNICATIONS RANGE 通信範囲 km	FREQUENCY RANGE 周波数帯 MHz	GAIN dBi 利得	POLARI- ZATION 偏波
OMNI-DIRECTIONAL 無指向性アンテナ	320D-x（無指向LPA） 431H-x（無指向LPA）	0～2000 300～2500	2～30 4～30	4～6 7～10	H H
BI-DIRECTIONAL ELLIPTICAL 双指向性アンテナ	320V-x（LPA）	0～2500	2.5～26	2～3	H
DIRECTIONAL 固定式単一指向性アンテナ	CL247x（LPA） 258F-x（LPA） 247HS-x（LPA） 247HU-x（LPA） 230H-x（LPA） 230HF-x(LPA) 230HT-x（LPA）	100～3000 300～5000 500～8000 500～8000 500～6000 1000～8000 500～6000	2～30 3～30 4～30 8～30 2～30 4～30 2～30	10～12 11～12 14～15 16～17 9～11 10～12 10～12	H H H H V V V
DIRECTIONAL (STEERABLE) 回転式単一指向性アンテナ	CLP930-x(LPA) CLP931-x(LPA) CLP1130-x(LPA) CLP8020-x(LPA) CLP630-x（LPA） CLP6030-x（LPA） CLP430R（LPA） CLP4030-x（LPA）	500～5000 800～5000 1000～6000 800～5000 200～2500 300～5000 200～2500 200～5000	10～30 13～30 12～30 8～26 6.3～30 6～30 4.2～30 4～30	10～11 11～12 11～12 10～12 7～11 11～13 6～10 9～12	H H H H H H H H
